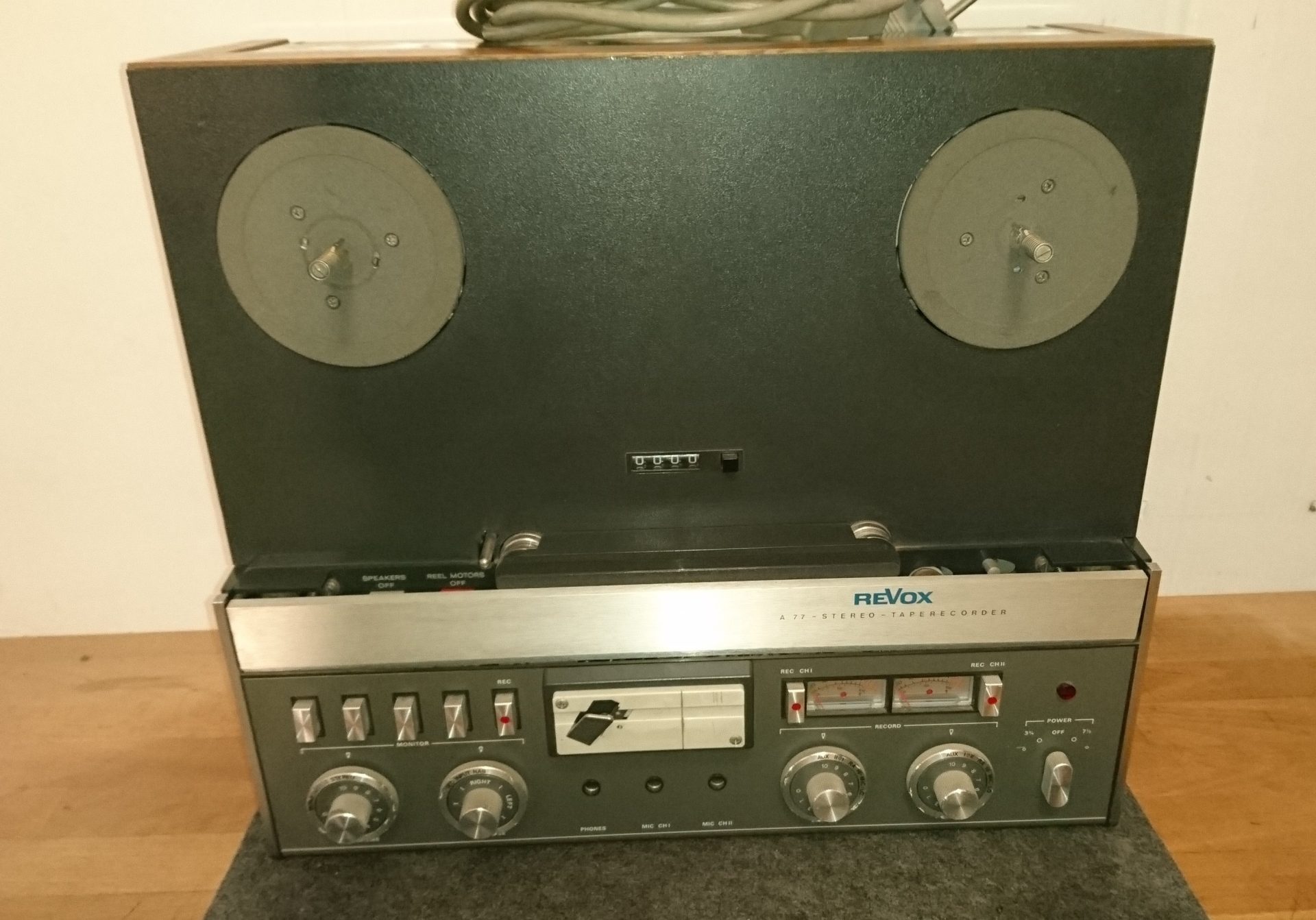

Revox A77 MK4

• • Baujahre: 1967–1981
  • Hergestellt in: Deutschland / Schweiz
  • Farbe: grau, silber, Gehäuse Nussbaum
  • Fernbedienung: Kabelfernbedienung 5 m oder 10 m (Zubehör)
  • Leistungsaufnahme: 70 W / mit Endverstärkern max. 100 W
  • Abmessungen, liegend): 413 mm × 359 mm × 215 mm (B × H × T)
  • Gewicht: ca. 15 kg
  • Neupreis ca.: 1700 DM (Listenpreis)

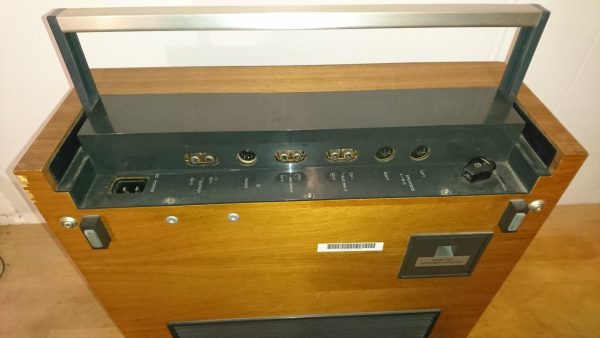

Anschlüsse

• • • Anzahl der Ausgänge: 3
      • 2 × Output (Cinch): 2,5 V / Ri 600 Ω
      • 1 × Radio (DIN): 1,2 V / Ri 2,5 kΩ
      • 1 × Phones (Klinke 6,3 mm): 200–600 Ω
  • • Anzahl der Eingänge: 3
      • 2 × MIC (Klinke 6,3 mm / Cinch) Low: 0,15 mV / 50–600 kΩ / High: 2,5 mV / bis 100 kΩ
      • 2 × Aux (Cinch): 35 mV an 1 MΩ
      • 1 × Radio (DIN): 2,5 mV an 33 kΩ

Technische Daten

• • • Max. Spulendurchmesser: 26,5 cm (10,5″)
    • Antrieb: 3 Außenläufer-Wechselstrommotoren (Direktantrieb)
      • Tonmotor über hochstabilen Oszillator und Tachogenerator geregelt
      • 2 asynchrone Wickelmotoren
    • Köpfe: 3
    • Spuren: 2 oder 4, je nach Ausführung
    • Bandgeschwindigkeiten: 9,5 und 19 oder 19 und 38 cm/s, je nach Ausführung, ±0,2 %
    • Schlupf: <0,2 %
    • Gleichlaufschwankungen:
    • Tonhöhenschwankungen:
      • bei 38 cm/s <±0,06 %
      • bei 19 cm/s <±0,08 %
      • bei 9,5 cm/s <±0,1 %
  • • Gesamtfrequenzgang:
      • bei 38 cm/s : 30–22.000 Hz +2/−3 dB bzw. 50–18.000 Hz ±1,5 dB
      • bei 19 cm/s : 30–20.000 Hz +2/−3 dB bzw. 50–15.000 Hz ±1,5 dB
      • bei 9,5 cm/s: 30–16.000 Hz +2/−3 dB bzw. 50–10.000 Hz ±1,5 dB
    • Signalrauschabstand: (über Band, CCITT, Kurve C):
      • bei 38 cm/s >61 dB
      • bei 19 cm/s >61 dB
      • bei 9,5 cm/s >58 dB
    • Fremdspannungsabstand: k.A.
    • Klirrfaktor: <2 % (0 VU, 19 und 38 cm/s), <3 % (0 VU, 9,5 cm/s),
    • Entzerrung: NAB (Aufnahme + Wiedergabe) oder IEC (Wiedergabe)
    • Übersprechdämpfung: Mono: >60 dB, Stereo: >45 dB (1 kHz)
    • Löschdämpfung: ≥80 dB
    • Vormagnetisierungs- und Löschfrequenz: 120 kHz

Besondere Ausstattungen

• • Zusätzlich steckbare Endverstärker 2 × 8 Watt an 8 Ω; (Zubehör)
  • Versionen mit Holzgehäuse, Koffer und als Einbauchassis
  • Versionen mit Dolby-B-NRS , ORF (Studio-Version HighSpeed , symm. In/Out)
